МИКРОН 47М - МАЛОГАБАРИТНЫЙ ПРИБОР ДЛЯ ПРОВЕРКИ РЗА
Прибор МИКРОН 47М выпускается с 2014 г. и является модернизированным вариантом прибора МИКРОН 47.

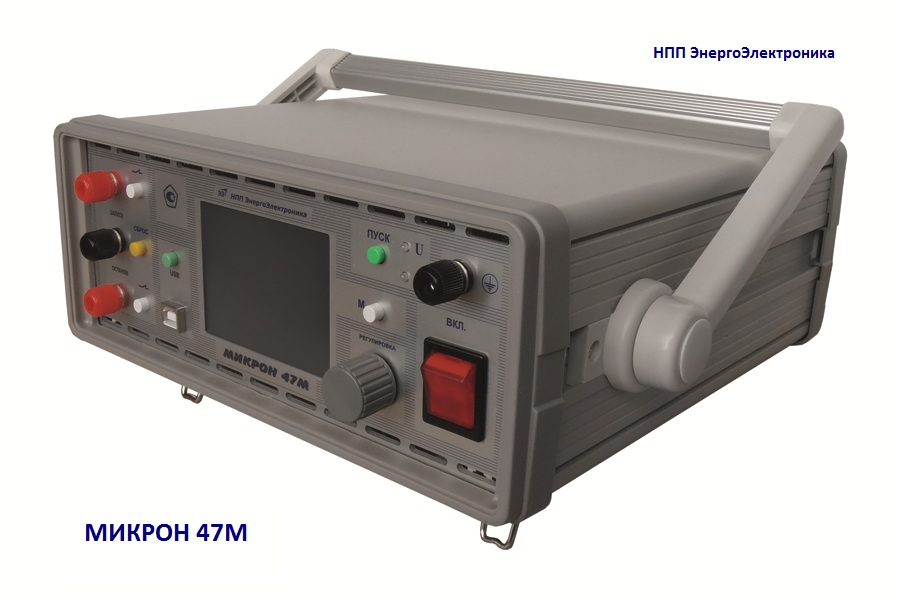

Фото МИКРОН 47М
Значительная часть проверок РЗА и ПА, телемеханики, АСУТП и прочих устройств, подключаемых ко вторичным измерительным
цепям энергообъекта, проводится в ручном режиме. Поэтому основная концепция модернизации была направлена на улучшение ручного режима работы прибора без подключения компьютера (автономного режима). Режим работы прибора с компьютером по интерфейсу USB аналогичен работе предыдущих моделей.
Применение встроенного цветного TFT дисплея с сенсорным экраном позволило
увеличить количество функций при уменьшении количества ручных органов управления.
Предоставляется возможность оперативно устанавливать в автономном режиме любые соотношения напряжений, токов, фаз и частоты. Для
этого достаточно выбрать легким прикосновением на TFT дисплее соответствующую величину и установить требуемое значение вращением
ручки регулятора. Для удобства работы с прибором предусмотрена возможность регулировки симметричных составляющих напряжений и токов.
Изменение соответствующих выходных величин при регулировании происходит одновременно с их отображением на дисплее.
Предусмотрено переключение грубой/плавной регулировки выходных величин.
Выпуск прибора МИКРОН 47М начат в двух модификациях: с встроенной функцией "Трансформатор-разомкнутый треугольник" и без этой функции.
Встроенная функция "Трансформатор-разомкнутый треугольник" позволяет получить трехфазное напряжение на выходе 0 - 57,7 В и трехфазное напряжение на дополнительном выходе 0 - 100 В, увеличенное соответственно в 1,73 раз (корень из 3).
Однако при наличии этой функции выходное напряжение в автономном режиме ограничено до 3х65 В, поэтому с июня 2015 г. выпуск модификации прибора с встроенной функцией "Трансформатор-разомкнутый треугольник" прекращен.
Есть возможность предварительной установки предаварийного и аварийного режимов. Предусмотрено переключение между этими двумя режимами. В 2015 г. добавлена функция запуска миллисекундомера при переключении из предаварийного в
аварийный режим для определения времени срабатывания проверяемой защиты.
Для увеличения количества каналов напряжения и тока, а также для синхронизации приборов, расположенных на разных концах линии электропередачи, например при проверках ДФЗ,
с апреля 2016 г. доступна опция синхронизации приборов МИКРОН 47М с сетью и с другими приборами. Возможна синхронизация по GPS, обработка синхросигналов TTL, либо IRIG-B.
Прибор МИКРОН 47М выпускается с погрешностью 0.5%. По отдельному заказу приборы МИКРОН 47М могут быть выпущены с погрешностью 0.4, 0.25 или 0.15%.
